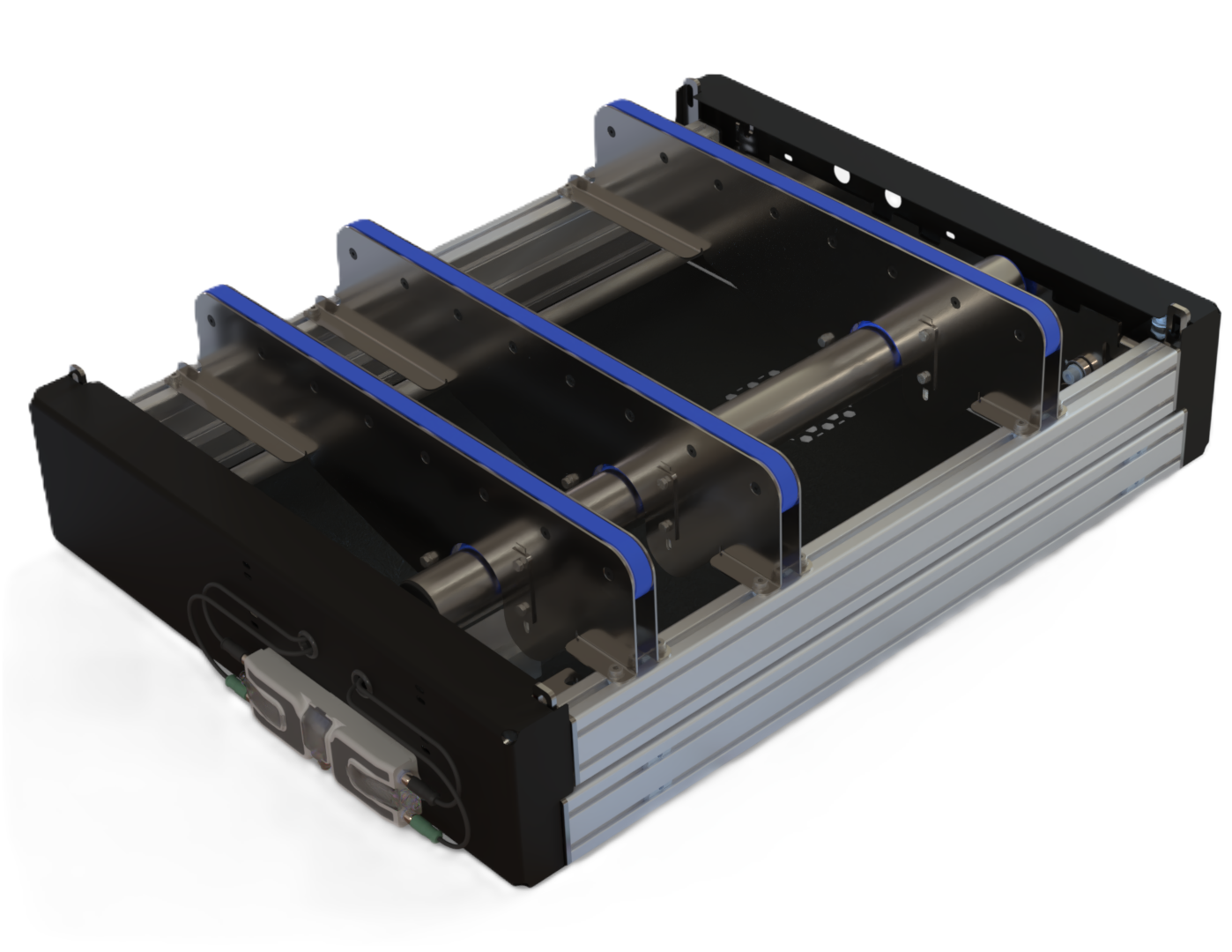

Der X-Flow 90 ist ein Transfermodul, das für reibungslose ±90°-Produkttransfers zwischen parallelen Förderlinien entwickelt wurde, ohne den Hauptfluss zu unterbrechen. Präzisionsriemen aus rutschfestem Verbundmaterial werden intern geführt, um einen stabilen und zuverlässigen Betrieb zu gewährleisten. Sein robustes, modulares Design unterstützt eine Vielzahl von Anwendungen und ermöglicht eine schnelle Installation mit flexiblen Modulgrößen und vorprogrammierten SPS-Funktionsbausteinen. Das System ermöglicht eine flexible Ausrichtung der Vorderkante bei gleichzeitig schonender und kontrollierter Produkthandhabung.
 |
X-Flow & MDU | |
|---|---|---|
| Bandbreite | 150 mm | 300 mm |
| Modullänge | 180 mm | 360 mm |
| Modulhöhe | 340 mm | 340 mm |
| Anzahl der Bänder | 1 | 2 |
| Standard-Förderbandbreite | 400-600-800 mm | 600-800-1000 mm |
| Transferrichtung | 90° links/rechts | 90° links/rechts |
| Bandmaterial | PVC, lebensmittelecht verfügbar | PVC, lebensmittelecht verfügbar |
| Bandgeschwindigkeit | 0,1 - 1,2 m/s | 0,1 - 1,2 m/s |
| Transferwinkel | 90° senkrecht | 90° senkrecht |
|
|
X-Flow & MDU | |
|---|---|---|
| Min. Produktabmessungen | 100 x 100 mm | 100 x 100 mm |
| Max. Produktabmessungen | 800 x 600 mm | 1000 x 800 mm |
| Max. Sortierleistung | 4.500 Stk./h | 4.500 Stk./h |
| Min. Produktgewicht | 100 g | 100 g |
| Max. Produktgewicht | 50 kg | 50 kg |
|
|
X-Flow & MDU | |
|---|---|---|
| Sensor | Fotoelektrische Sensoren zur Produkterkennung | Lichtschranken zur Produkterkennung |
| Steuerungshardware | Integriertes Steuermodul, E/A-Schnittstelle, Feldbus-kompatibel | Integriertes Steuermodul, E/A-Schnittstelle, Feldbus-kompatibel |
3D-CAD-Modelle
PDF-Dokumentation
Installations- und Bedienungsanleitungen in 6 Sprachen
SPS-Software
SPS-Funktionsbausteine für alle gängigen Plattformen
Systemintegration
Vollständiger Integrationsleitfaden (v1.0 & v2.0)
